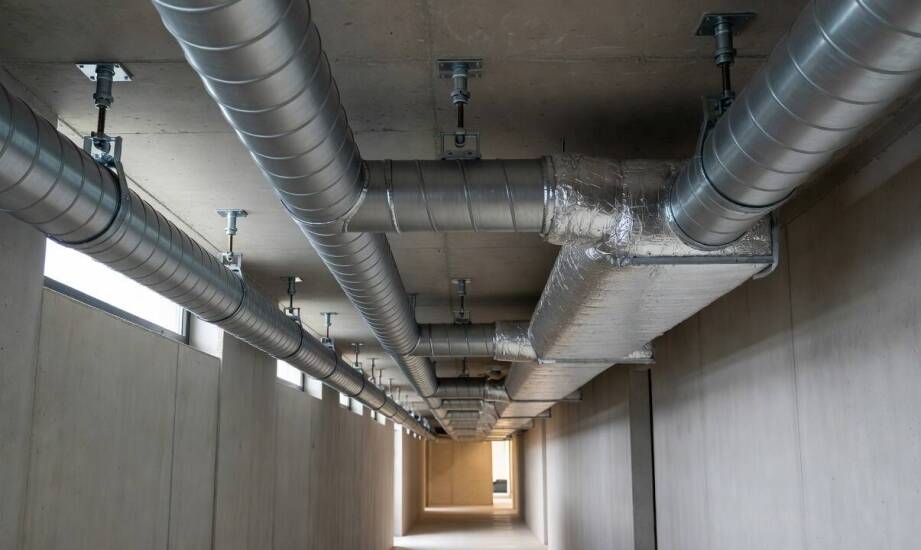

Jakie parametry kanałów wentylacyjnych przesądzają o zgodności z projektem instalacji HVAC i PPOŻ

Projekt instalacji HVAC często zakłada użycie zunifikowanych elementów. Ten sam kanał wentylacyjny wygląda identycznie na rysunku oraz w ofercie dystrybutora. Problem pojawia się w momencie weryfikacji szczegółowych parametrów technicznych. Niewłaściwa klasa szczelności, błędnie dobrany materiał lub brak odpowiedniej odporności ogniowej sprawiają, że produkt nie spełnia założeń. Różnice te ujawniają się dopiero podczas odbioru technicznego albo prób ciśnieniowych. Skutkuje to koniecznością wprowadzania kosztownych i czasochłonnych poprawek w funkcjonującym systemie.

Materiał i konstrukcja w instalacjach HVAC

Przewody wentylacyjne muszą być wykonane z certyfikowanych materiałów niepalnych. Palne izolacje cieplne i akustyczne mogą występować wyłącznie na ich zewnętrznej powierzchni. Sposób montażu izolacji musi ograniczać ryzyko rozprzestrzeniania ognia. Wymóg ten wynika bezpośrednio z obowiązujących przepisów dotyczących warunków technicznych dla budynków. Grubość ścianki wpływa na ogólną sztywność oraz zdolność do zachowania klasy odporności. Systemy przeznaczone do zabezpieczeń przeciwpożarowych wykorzystują rozwiązania o potwierdzonej klasie E600S lub EIS. Grubość elementów zabezpieczających wynosi tu zazwyczaj od 45 do 120 milimetrów. Różnice wynikają z wymaganego czasu ochrony przed działaniem ekstremalnie wysokiej temperatury.

Konstrukcja kanału decyduje o możliwości jego wykorzystania w wentylacji mechanicznej z rekuperacją oraz w układach oddymiających. Sztywne przewody stalowe z powłoką ocynkowaną sprawdzają się w strefach wymagających wieloletniej trwałości. Charakteryzują się one bardzo niską chropowatością wewnętrzną. Elastyczne rury z tworzyw sztucznych znajdują zastosowanie na krótkich i skomplikowanych geometrycznie odcinkach. Muszą one bezwzględnie spełniać klasę reakcji na ogień na poziomie co najmniej E. Projektanci często weryfikują wytyczne katalogowe, które publikuje sprawdzony producent rur wentylacyjnych. Pozwala to precyzyjnie określić dopuszczalne wartości temperatur, ciśnień oraz barier ogniowych. Hurtownia Grupa Przybyszewscy od 1974 roku zajmuje się profesjonalnymi dostawami izolacji technicznych i komponentów HVAC. Dystrybucja obejmuje prefabrykaty w pełni zgodne z aktualnymi normami PN-EN.

Przekrój, opory przepływu i klasa szczelności

Średnica i kształt profilu bezpośrednio określają generowane opory przepływu. Parametry te wpływają na ostateczny poziom hałasu emitowanego przez całą instalację. Typowe ciągi w budynkach mieszkalnych i obiektach użyteczności publicznej wymagają średnic od 100 do 315 milimetrów. Mniejsze gabaryty obsługują objętości rzędu 100 metrów sześciennych na godzinę. Zdecydowanie większe kanały radzą sobie z wydajnością powyżej 1000 metrów sześciennych.

Zalecana prędkość przemieszczanego powietrza wynosi od 3 do 8 metrów na sekundę. Wartość ta zależy od konkretnego typu projektowanego odcinka. Główne ciągi nawiewne projektuje się dla niższych prędkości. Ma to na celu utrzymanie emitowanego dźwięku poniżej akceptowalnej wartości 30 decybeli. Okrągły profil rury zapewnia znacznie niższe opory niż wariant prostokątny o tej samej powierzchni czynnej. Przekłada się to na mniejsze zapotrzebowanie na moc urządzeń tłoczących. Skutkuje to obniżeniem regularnych kosztów eksploatacji mechanizmu.

Sztywność obwodu decyduje o możliwości bezpiecznego poprowadzenia zaprojektowanej trasy. Dotyczy to skomplikowanych przejść przez stropy, ściany nośne oraz wydzielone szachty techniczne. Odpowiednia wytrzymałość eliminuje konieczność gęstego stosowania dodatkowych podpór montażowych. Zwiększa także odporność systemu na przypadkowe uszkodzenia podczas prac budowlanych. Rury o wysokiej sztywności pierścieniowej zachowują swoją strukturę przy ekstremalnym podciśnieniu i nadciśnieniu roboczym. Aspekt ten nabiera szczególnego znaczenia przy projektowaniu szlaków dłuższych niż 20 metrów.

Klasyfikacja zawarta w dokumentach PN-EN 12237 oraz PN-EN 1507 precyzuje dopuszczalne wartości nieszczelności. Standardy te dzielą asortyment na cztery podstawowe grupy: A, B, C i D. Klasa D wyróżnia się najniższą dopuszczalną utratą transportowanego powietrza. Wysoka szczelność obwodu minimalizuje niepożądane straty ciśnienia operacyjnego. Poprawia to skuteczność wentylacji całego obiektu i redukuje zjawisko skraplania pary wodnej. Blokuje również możliwość swobodnego przemieszczania się zanieczyszczeń między strefami pożarowymi.

Jakość wykorzystanych połączeń determinuje hermetyczność całego zmontowanego szlaku. Odpowiednio wyprofilowane uszczelki, specjalistyczne taśmy i obejmy zaciskowe gwarantują utrzymanie ciągłości parametrów. Wadliwe złączki wymuszają wykonanie serii poprawek izolacyjnych. Prowadzi to do konieczności wdrażania doraźnych uszczelnień na etapie audytu powykonawczego.

Precyzyjny opis techniczny przed zamówieniem minimalizuje ryzyko kosztownych pomyłek. Dokumentacja przekazywana do dostawcy powinna ściśle określać kluczowe wymagania. Zaliczają się do nich najważniejsze cechy:

• rodzaj oraz dokładny gatunek wybranego materiału,
• nominalna średnica lub wymiary bryły,
• oczekiwana klasa szczelności całego układu,
• potwierdzona kategoria odporności ogniowej,
• typ zastosowanych łączeń montażowych.

Bilans parametrów w nowoczesnych projektach

Dobór bezpiecznych ciągów wentylacyjnych wymaga przeanalizowania kilkunastu zmiennych architektonicznych. Najważniejsze staje się znalezienie równowagi między zapotrzebowaniem na wymianę powietrza a stabilnością ciśnieniową instalacji. Równie istotne pozostają surowe wymagania montażowe wewnątrz zamkniętego obiektu kubaturowego. Przestrzeganie rygorystycznych norm z zakresu ochrony przeciwpożarowej determinuje użyteczność całego budynku. Weryfikacja wszystkich specyfikacji na etapie tworzenia koncepcji zapobiega przyszłym błędom instalatorów. Poprawna konfiguracja komponentów gwarantuje bezawaryjną i przewidywalną pracę zaawansowanej infrastruktury HVAC.
